MÁY BIẾN ÁP DẦU KIỂU KÍN TỰ GIÃN NỞ - NHỮNG ĐIỀU CẦN BIẾT KHI THIẾT KẾ CHẾ TẠO VÀ QUẢN LÝ VẬN HÀNH

Đăng ngày: 21/5/2021



 Máy biến áp kiểu kín tự giãn nở thường được dùng chủ yếu cho Máy biến áp phân phối Điện lực, làm mát bằng dầu cách điện, có công suất đến 10.000kVA, điện áp đến 35kV.

 Máy biến áp kiểu kín được chế tạo và đưa vào sử dụng ở Việt Nam từ năm 1994 khi nhà nước Việt Nam mở cửa hội nhập với thế giới, và kêu gọi đầu tư nước ngoài. Trong những nhà đầu tư có tập đoàn sản xuất thiết bị điện ABB, ABB đã lần đầu tiên đưa công nghệ thiết kế chế tạo Máy biến áp phân phối ngâm dầu tự giãn nở vào Việt Nam.

Từ đó đến nay đã có nhiều nhà sản suất và đã có hàng vạn Máy biến áp phân phối ngâm dầu tự giãn nở được sử dụng và vận hành trên lưới điện cả nước. Là một trong những người đầu tiên được nghiên cứu thiết kế và chế tạo Máy biến áp tự giãn nở. Với hơn 30 năm thiết kế chế tạo Máy biến áp và hơn 20 năm thiết kế chế tạo Máy biến áp kiểu kín tôi đã đúc kết được một số kinh nghiệm, khi thiết kế, chế tạo và hướng dẫn quản lý vận hành Máy biến áp kiểu kín, để những kỹ sư thiết kế và người quản lý, sử dụng, vận hành cùng nghiên cứu và tìm hiểu nhé!

 Thiết kế Máy biến áp phân phối ngâm dầu, về phần tính toán các thông số cơ bản, không có gì khác với thiết kế Máy biến áp ngâm dầu kiểu khác, chỉ khác là thiết kế phần “vỏ máy và cánh tản nhiệt”.

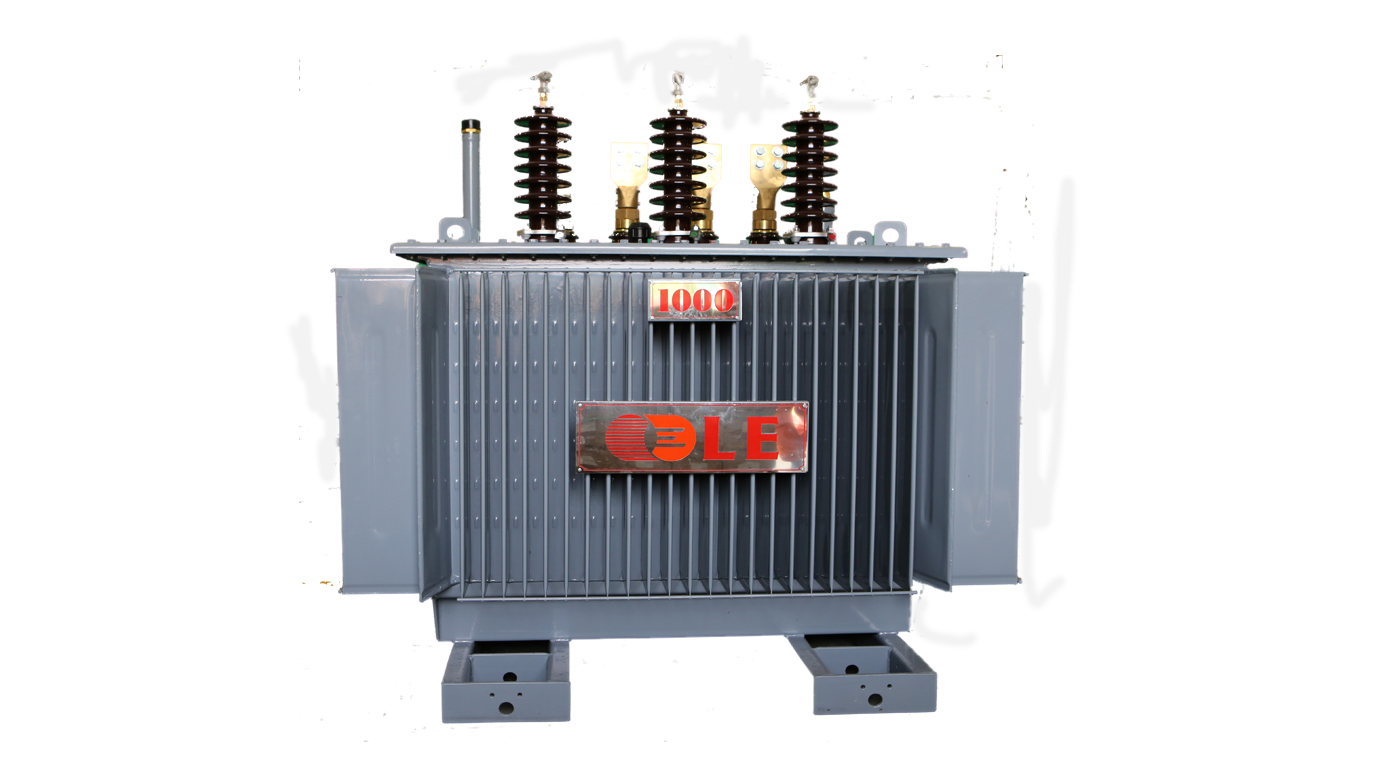

Máy biến áp dầu kiểu kín tự giãn nở

Hình ảnh máy biến áp dầu kiểu kín tự giãn nở

1/. Ưu nhược điểm của Máy biến áp kiểu kín:

Ưu điểm: Do có vỏ làm bằng thép đặc biệt, mỏng 1,2 – 1,5mm, không có bình dầu phụ, nên có kích thước nhỏ, gọn, rất thích hợp với các thành phố, ngõ xóm chật hẹp. Tản nhiệt nhanh, khi Máy biến áp làm việc các bộ phận bên trong như bối dây, lõi tôn nóng lên, do vỏ mỏng và có nhiều rãnh thông dầu nên nhiệt truyền ra ngoài môi trường xung quanh rất nhanh chóng. Tuổi thọ của dầu và do đó tuổi thọ của Máy biến áp tăng lên, do dầu không bị tiếp xúc với không khí, nên dầu sẽ không bị ô xy hóa, lâu bị lão hóa. Người ta đã chứng minh được rằng:“ Nếu nhiệt độ của Máy biến áp giảm đi 6oC thì tuổi thọ của Máy biến áp tăng lên gấp đôi (2 lần) và ngược lại”.

Nhược điểm: Trong quá trình vận hành dầu có áp lực (khoảng 0,3at), nên các mối ghép bằng zoăng cau su, các mối hàn dễ bị nứt, rò, rỉ, xì dầu ra ngoài.

2/. Đặc điểm của vỏ Máy biến áp tự giãn nở:

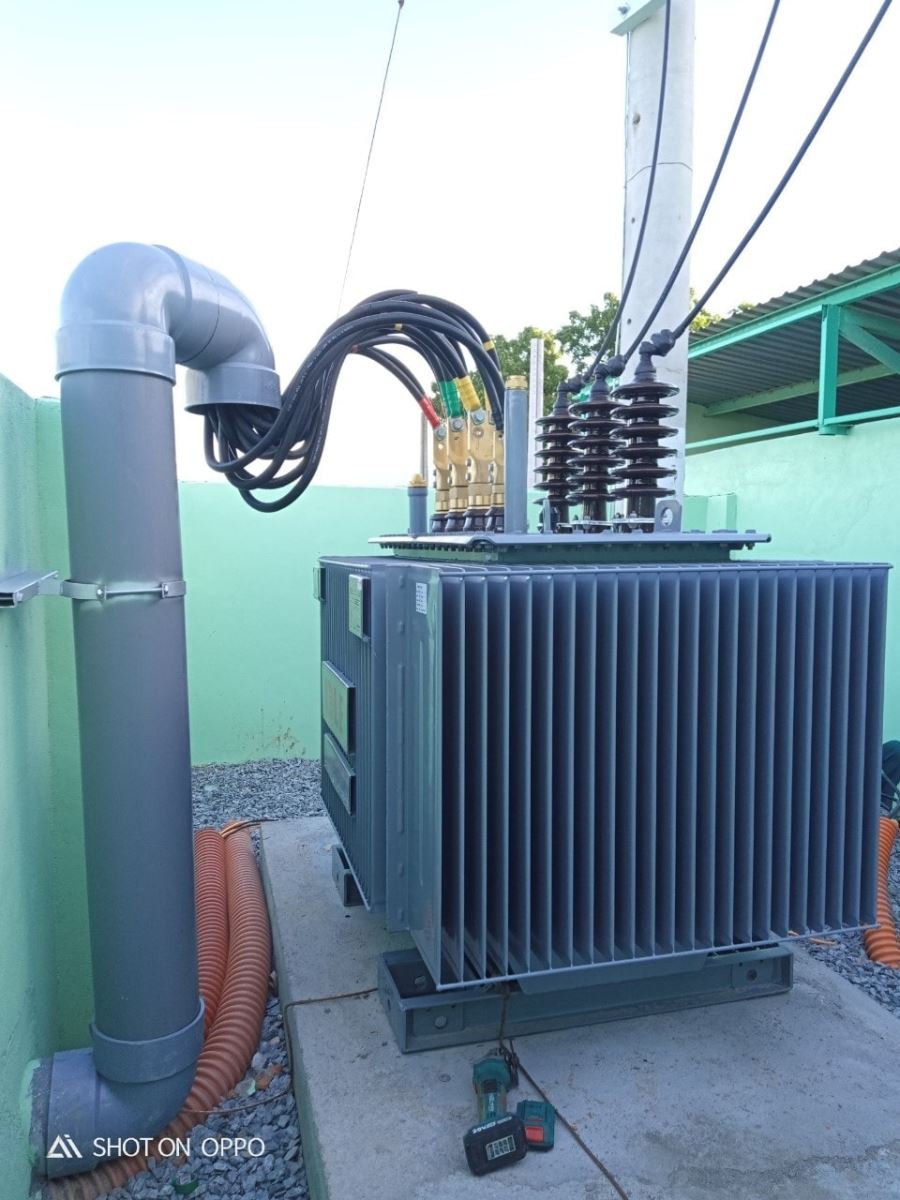

Vỏ máy biến áp có tác dụng làm mát và tự giãn nở

Vỏ máy biến áp có tác dụng làm mát và tự giãn nở

Tác dụng làm mát: Khi máy biến áp làm việc cuộn dây cao áp (CA), hạ áp (HA) có dòng điện rất lớn I1 và I2. Các dòng điện này làm phát nóng dây quấn, và nó sinh ra từ trường biến thiên móc vòng qua lõi thép là chính nhưng nó cũng móc vòng qua các bộ phận khác sinh ra dòng fuco làm nóng các chi tiết bằng sắt như sắt kẹp, bu lông....v.v, dòng nhiệt sẽ truyền qua dầu ra vỏ rồi tản ra môi trường xung quanh.

Tác dụng giãn nở: Khi vận hành dầu Máy biến áp nóng lên giãn nở ra làm tăng áp lực dầu lên, các cánh tản nhiệt sẽ giãn ra, chứa được hết lượng dầu giãn nở đó, và khi phụ tải giảm thì áp lực giảm, cánh tản nhiệt phải co lại vị trí ban đầu, nếu cánh tản nhiệt không co lại được về vị trí ban đầu thì rất nguy hiểm cho Máy biến áp. Vì mức dầu trong máy giảm xuống, các chi tiết như bộ điều chỉnh điện áp, chân sứ cao áp (CA), hạ áp (HA) hở ra khỏi dầu sẽ gây ra hiện tượng cháy, nổ máy, khi máy non tải hoặc không tải.

3/. Thiết kế và chế tạo:

Thiết kế: Khi thiết kế, kỹ sư thiết kế thường chỉ chú ý đến diện tích làm mát, xem diện tích làm mát có đủ hay không? Diện tích làm mát là bao nhiêu? Để độ tăng nhiệt của bối dây và độ tăng nhiệt của lớp dầu trên cùng (top oil) không vượt quá độ tăng nhiệt cho phép của khách hàng và người sử dụng, mà không để ý hoặc quan tâm đến việc giãn nở của dầu? Dung tích của các rãnh dầu khi giãn ra hết cỡ có đủ chứa hết khối lượng dầu giãn ra? Người ta đã tính toán được rằng “ Khi nhiệt độ của dầu Máy biến áp tăng từ nhiệt độ môi trường 40o C lên đến nhiệt độ lớp dầu trên cùng(top oil) là 95oC có nghĩa là độ chênh nhiệt top oil là 55oC thì khối lượng của dầu tăng lên khoảng 4% dung tích của dầu trong Máy biến áp”.

Đồng thời khi tải giảm đi, cánh tản nhiệt phải co lại được trạng thái ban đầu. Để làm được điều này, cần phải chú ý chọn chiều sâu (H-mm chiều cao của cánh), cánh cao bao nhiêu thì cần phải có gân tăng cường (Embosing), Embosing được hàn điểm (Spot welding), khoảng cách các điểm khoảng 50mm.Thông thường cánh tản nhiệt có H = 190mm đã phải có 1 Embosing. Chiều dài(L-mm của cánh tản nhiệt) đến L = 1300mm, chiều cao đến H = 400mm thì thép làm cánh dầy 1,2mm,

Sản xuất: Vật liệu làm cánh tản nhiệt (Fin wall), là thép đặc biệt tiêu chuẩn JIS G3141 SPCC-CD tiêu chuẩn Nhật bản hoặc tương đương. Cánh tản nhiệt được chế tạo trên máy gấp dập tự động, dập được Embosing, hàn 2 đầu cánh bằng hàn TIG hoặc hàn MIG. Các chi tiết khác, như đáy máy, nắp máy được  hàn bằng máy hàn có khí bảo vệ CO2, thử kín bằng chất phản quang hoặc bằng áp lực khí nén(0,5at)

Bài viết tham khảo: Máy biến áp 3 pha

4/. Quản lý, sử dụng, vận hành:

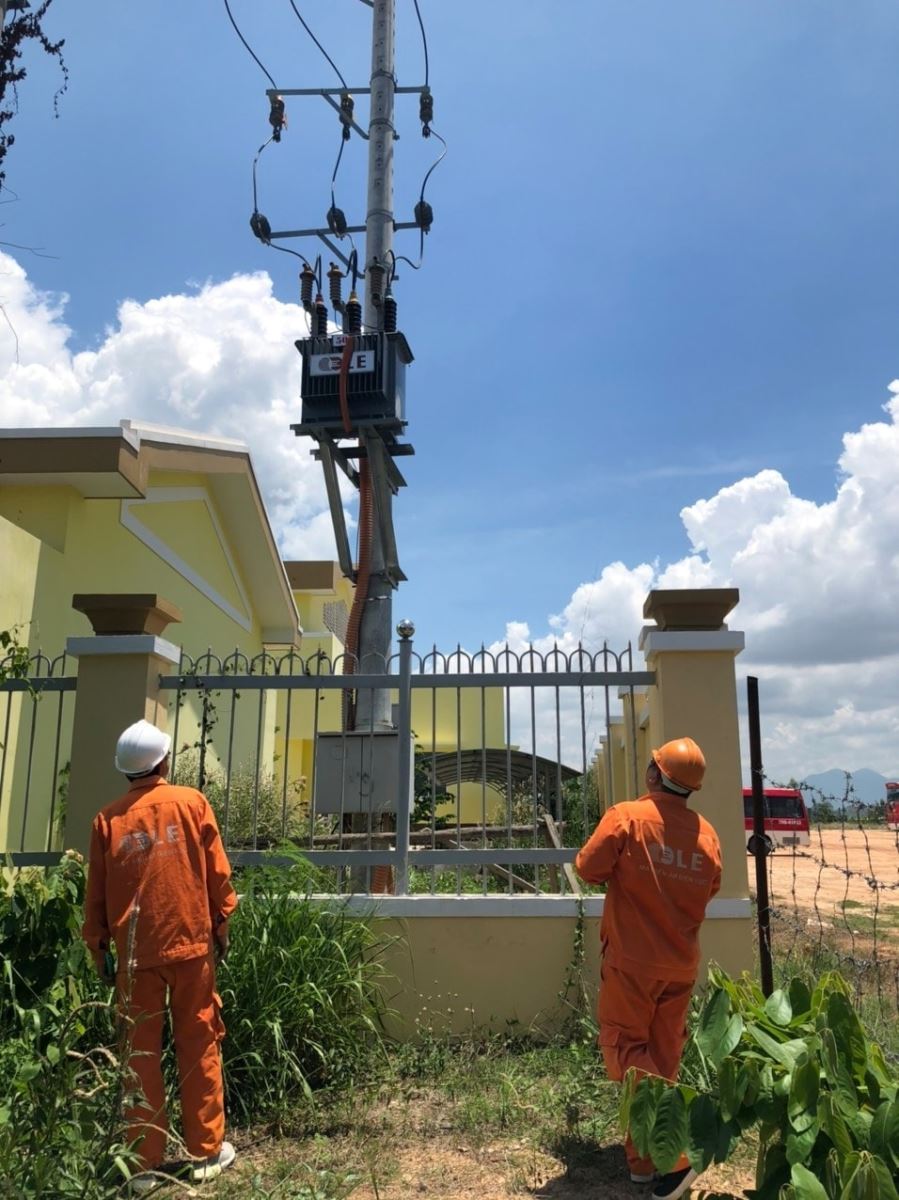

Bảo dưỡng và vận hành máy biến áp cần phải theo dõi thường xuyên

 Bảo dưỡng và vận hành máy biến áp cần phải theo dõi thường xuyên

Khách hàng (Người mua) cần nghiên cứu và tìm hiểu kỹ các nhà sản xuất, công nghệ sản xuất, suất sứ vật tư, chất lượng vật tư, trong đó có vật tư chế tạo vỏ và cánh tản nhiệt?

Khách hàng cần lưu ý rằng, cánh tản nhiệt (Fin wall), có 2 đầu cánh được hàn tự động bằng máy hàn MIG, vì hàn MIG tốt hơn hàn TIG, mối hàn đầy hơn, giầy, to hơn, chắc chắn khó chảy dầu hơn. Khi chiều cao của cánh >190mm yêu cầu phải có gân tăng cường (Embsing), tránh trường hợp cánh tản nhiệt nở ra, không co lại được.

Khi vận chuyển, không được tỳ đè vật nặng lên cánh tản nhiệt, để cách xa các vật nặng khác, cố định Máy biến áp xuống sàn xe và chằng néo chắc chắn, cẩn thận.

Trong vận hành chú ý, theo dõi phụ tải thường xuyên, không được để Máy biến áp làm việc quá tải lâu dài, việc quá tải lâu dài sẽ làm cho cánh tản nhiệt giãn nở quá mức, khi phụ tải giảm xuống, cánh tản nhiệt không co lại được, dầu trong máy giảm xuống dưới mức quy định của nhà sản xuất, các bộ phận như bộ điều chỉnh điện áp, đuôi sứ cao và hạ áp bị hở ra gây phóng điện, chậm chập, hoặc nổ máy.

5/. Lưu ý khi lựa chọn máy biến áp.

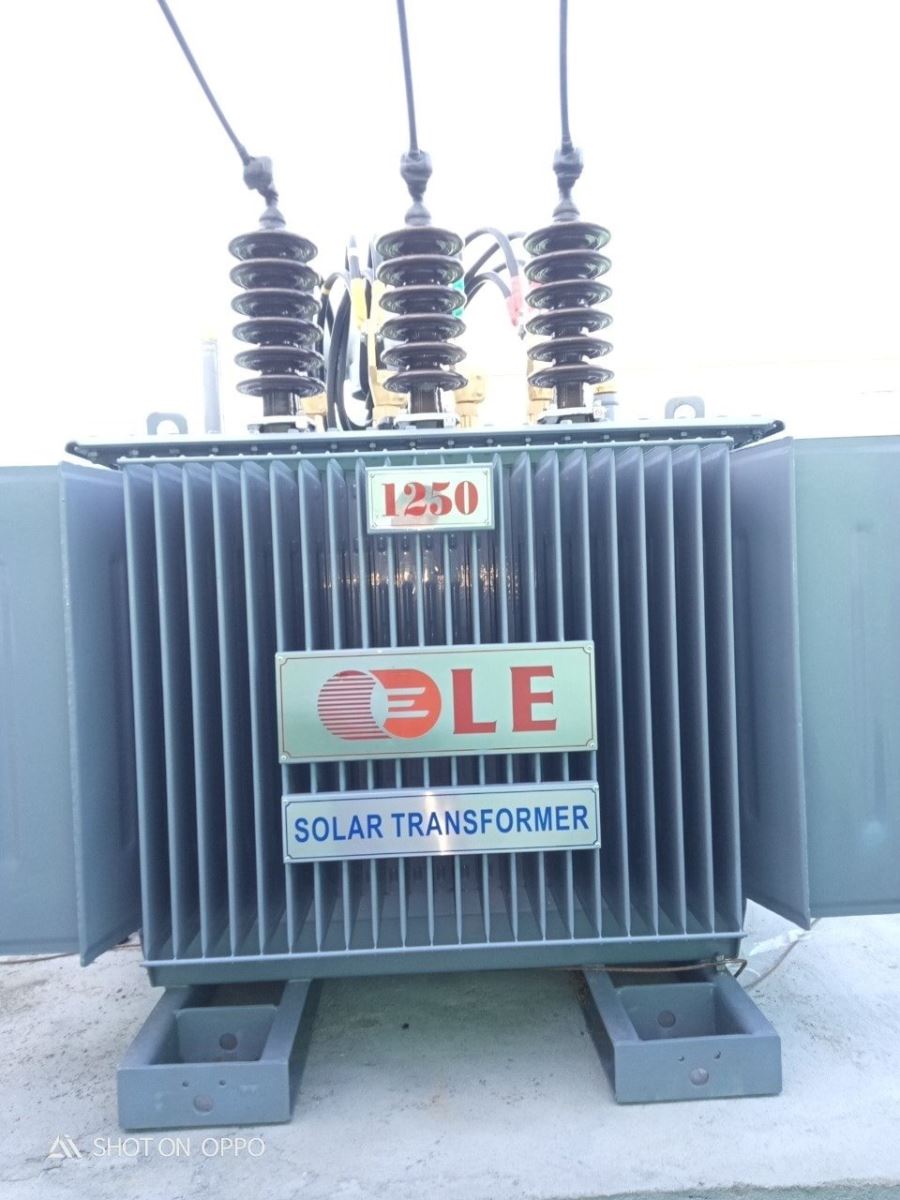

Cần lựa chọn kỹ càng khi mua máy biến áp

Cần lựa chọn kỹ càng khi mua máy biến áp

Việc lựa chọn máy biến áp là bài toán khó của người sử dụng hiện nay. Làm sao để hiện tượng chảy dầu máy biến áp không bị xảy ra, làm giảm thiểu các sự cố, tình huống xấu khi máy biến áp đang hoạt động thì việc tìm hiểu kỹ lưỡng các loại máy biến áp trên thị trường hiện nay là điều cần thiết.

Công ty Cổ phần sản xuất thiết bị điện Hà Nội (LE) với nhiều năm kinh nghiệm trong sản xuất máy biến áp thương hiệu LE là lựa chọn hàng đầu cho quý khách hàng hiện nay. Với chất lượng sản phẩm luôn được đặt lên hàng đầu, quản lý chất lượng theo tiêu chuẩn ISO9001:2015, 5S, ISO14001:2015, cùng những yêu cầu về kỹ thuật khắt khe theo các tiêu chuẩn quốc tế IEC 60076-1-5, IEC 17025, các tiêu chuẩn của Việt Nam TCVN 6306-1-5:2015, TCVN8525:2015, tiêu chuẩn của nghành điện, của tập đoàn Điện lực EVN, như QĐ 62/QĐ-EVN , và các tiêu chuẩn của các Tổng công ty Điện lực như: QĐ 1011/QĐ-EVN NPC, QĐ 7691/QĐ-EVN CPC, QĐ3370/EVN-HCM-KT....v.v.

Đặc biệt, công ty đã có 4 chủng loại máy biến áp phân phối các loại công suất từ 250,400,630kVA, điện áp 22/0,4kV và 35/0,4kV, đã được gửi ra nước ngoài thử phá hủy theo tiêu chuẩn IEC60076-5 tất cả đều rất tốt, đạt tiêu chuẩn (Trong đó có 1 máy biến áp làm từ vật liệu siêu tổn thất thấp Amorphous). Các sản phẩm máy biến áp của Công ty công được đánh giá cao, được tin tưởng và lựa chọn hàng đầu của các đối tác, người sử dụng, doanh nghiệp trong và ngoài ngành điện.

Bài viết tham khảo: Máy biến áp amorphous

Bài viết tham khảo: Máy biến áp thủy điện

Bài viết tham khảo: Máy biến áp lò cao tần

6/. Chính sách bảo hành sản phẩm của Máy biến áp LE

Chính sách bảo hành sản phẩm máy biến áp là một trong những tiêu chí luôn được Công ty chú trọng và quan tâm hàng đầu. Khi sử dụng các sản phẩm máy biến áp LE, khách hàng sẽ được nhận những quyền lợi cho sản phẩm liên quan đến vấn đề bảo hành máy sau khi giao hàng , cụ thể như sau:

Khách hàng sẽ được bảo hành miễn phí sản phẩm trong những trường hợp sau đây:

  • Máy biến áp vẫn còn thời gian bảo hành ( Thời gian bảo hành được xác định trên phiếu bảo hành của nhà sản xuất.) Phiếu bảo hành phải được giữ nguyên hiện trạng, không có dấu hiệu tẩy xóa hay sửa chữa.
  • Nếu một phần hoặc toàn bộ sản phẩm bị hỏng hoặc không phù hợp với tiêu chuẩn kỹ thuật của khách hàng thì sẽ được bảo hành hoặc thay thế bằng một sản phẩm mới.
  • Sản phẩm phải được lắp đặt theo đúng thông số kỹ thuật , hướng dẫn sử dụng và catalouge của nhà sản xuất.

Những trường hợp sẽ được hỗ trợ một phần hoặc tính những chi phí chính hoặc miễn phí:

  • Thời gian bảo hành hết hạn.
  •  Chế độ bảo hành không được áp dụng cho các sản phẩm bị lỗi do khách hàng tự mang ra ngoài sửa chữa gây nên và bảo quản không đúng cách.
  • Các trường hợp hư hỏng do vận hành không đúng hướng dẫn sử dụng,
  • Máy để quá tải lâu dài, hoặc bị chậm chập phụ tải, cáp và đường dây.
  • Máy bị sấm sét đánh trực tiếp hay đường dây lan truyền vào máy, hoặc sự cố do thiên nhiên như bão lũ gây ra.

​7/. Bảng giá máy biến áp LE

Để lựa chọn được những sản phẩm tốt về chất lượng, đồng thời phải có giá hợp lý trên thị trường là bài toán khó của chủ đầu tư và khách hàng khi lựa chọn mua máy biến áp. Chính vì vậy, để nhận được sự hỗ trợ tốt nhất về giá máy biến áp hiện nay, hãy liên hệ với máy biến áp LE. Chúng tôi sẽ tư vấn và giải đáp các yêu cầu phù hợp với nhu cầu sử dụng Quý khách hàng. Ngoài dòng sản phẩm máy biến áp kiểu kín tự giãn nở, Công ty chúng tôi còn sản xuất các loại máy biến áp như: máy biến áp kiểu có bình dầu phụ, máy biến áp 1 pha, máy biến áp amrophous, máy biến áp năng lượng mặt trời, máy biến áp thủy điện, máy biến áp lò cao tần....với chất lượng sản phẩm luôn được đặt lên hàng đầu cùng chế độ, dịch vụ bảo hành sản phẩm lâu dài. Liên hệ 0964 929 256 để được tư vấn và báo giá máy biến áp.

Tài liệu tham khảo:

  • Design manual Distribution Tansformer of ABB.
  • Corrugated fin wall Machine of  Georg Germany.
  • Currugated fin wall Machine of  L.a.e Italia.

​

Tác giả: Tạ Xuân Kiên

Kỹ sư trưởng, cố vấn kỹ thuật Công ty CP sản xuất thiết bị điện HN.
