MÁY BIẾN ÁP ĐIỆN LỰC 1 PHA

Máy biến điện lực áp một pha là một thiết bị điện từ tĩnh được dùng để truyền đưa năng lượng hoặc tín hiệu xoay chiều giữa các mạch điện thông qua cảm ứng điện từ nhưng vẫn giữ nguyên tần số. Máy biến áp 1 pha thường được dùng trong các gia đình, trong đo lường, lò luyện kim, hàn điện….

MỤC LỤC:

 Khái niệm về máy biến áp một pha

Cấu tạo máy biến áp một pha

Nguyên lý làm việc của máy biến áp một pha

Chức năng, công dụng của máy biến áp một pha

Phân loại máy biến áp một pha

Những ưu điểm của máy biến áp  một pha so với các loại máy biến áp khác

Cách sử dụng và một số lưu ý khi lắp đặt máy biến áp một pha

Khi nào cần sử dụng máy biến áp một pha

Lựa chọn nơi cung cấp máy biến áp một pha

Báo giá máy biến áp một pha

1. Khái niệm về máy biến áp một pha

Máy biến áp một pha được biết đến là loại máy truyền tải điện năng. Máy biến áp một pha là một thiết bị điện từ tĩnh được dùng để truyền đưa năng lượng hoặc tín hiệu xoay chiều giữa các mạch điện thông qua cảm ứng điện từ nhưng vẫn giữ nguyên tần số. Máy biến áp một pha thường được các chủ hộ kinh doanh sản xuất nuôi trồng con giống với diện tích nhỏ, và thường được sử dụng rộng rãi trong việc đo lường, lò luyện kim, hàn điện….

Máy biến áp một pha đơn giản như tên gọi mà chúng ta thường hay gọi về chúng, nó chỉ có một pha duy nhất với hai cuộn thứ cấp và sơ cấp, khác biệt với máy biến áp ba pha ( có thêm cuộn dây cuốn trung cấp).

2. Cấu tạo máy biến áp điện lực một pha

Máy biến áp một pha cũng có cấu tạo ba phần chính là vỏ máy, cuộn dây và lõi thép.Trong đó, có 2 bộ phận chính: mạch từ và dây quấn.

Mạch từ: Một lõi thép bao gồm nhiều lá thép kỹ thuật điện được sơn một lớp cách điện ở bên ngoài kết hợp lại thành một khối thống nhất có tác dụng dẫn từ cho máy.

Dây quấn:

Dây quấn hạ áp(HA) thường được chia thành 2 nửa có số vòng dây bằng nhau, người sử dụng có thể đấu song song hoặc nối tiếp.Dây quấn HA được dùng là đồng sợi dẹt( chữ nhật) bọc giấy cách điện hoặc bằng lá đồng mỏng, mỗi một lớp là một vòng dây, có cách điện lớp đồng thời là cách điện vòng.

Dây quấn cao áo(CA) thường được quấn bằng dây đồng sợi tròn tráng emay.Dây quấn CA có đầu đầu được nối với dây lửa(nóng) của 1 pha còn đầu kia được nối với với pha thứ 2 gọi là máy biến áp 2 pha, nếu nối với dây trung tính (trung tính nối đất) thì gọi là máy biến áp 1 pha.

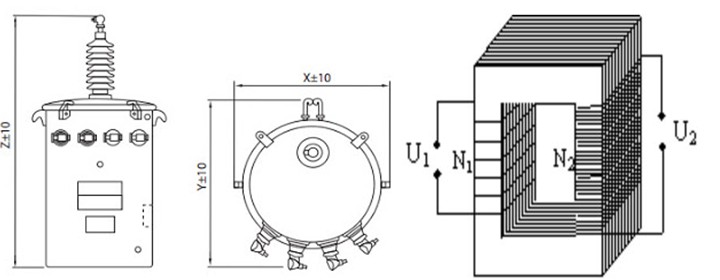

Tổng quan cấu tạo máy biến áp một pha

a. Phần vỏ của máy biến áp một pha:

Phần vỏ máy biến áp một pha là một bộ phận cũng vô cùng quan trọng. Vỏ máy có 2 tác dụng, một là chứa dầu để tăng cường cách điện và bảo vệ các bộ phân cách điện bên trong không bị hút ẩm từ không khí bên ngoài vào,làm giảm cách điện gây ra ra chạm chập khi máy vận hành, tác dụng thứ 2 là để tản nhiệt, vì trong quá trình máy làm việc thì các bộ phận bên trong máy nóng lên thì vỏ máy là một bộ phận truyền nhiệt từ trong máy ra môi trường xung quanh.

 Vỏ máy biến áp một pha thường được chế tạo bằng thép dầy từ 2-3mm. Máy có công suất từ 75kva trở lên có thêm cánh tản nhiệt bằng thép dầy 1,2mm.Trên thân vỏ và nắp máy người ta còn lắp những bộ phận khác như sứ cách điện CA,HA, điều chỉnh điện áp, van xả áp, bộ phận chỉ thị mức độ dầu v.v..

b. Mạch từ của máy biến áp một pha:

Mạch từ của máy biến áp 1 pha có 2 loại vật tư chính được sử dụng rông rãi ngày nay là:

 Làm bằng các lá thép kỹ thuật điện dầy 0,23 - 0,3mm có lớp cách điện bên ngoài được ghép lại với nhau thành khối.

Làm bằng hợp kim đặc biệt Amorphous có độ dầy rất mỏng 0,02-0.025mm.Máy biến áp Amorphous là loại siêu tổn thất không tải(P0) thấp.Ví dụ ở mật độ từ thông 1Tesla, với tần số 50Hz, thì suất tổn hao của Amorphous là: 0,04w/kg, trong khi đó suất tổn hao của loại thép kỹ thuật điện tốt nhất hiện nay là:0.25w/kg.Tổn hao không tải của máy biến áp Amorphous bằng khoảng 1/3 máy biến áp dùng tôn thường.

c. Dây quấn của máy biến áp một pha:

Máy biến áp một pha có hai cuộn dây. Cuộn dây được kết nối với điện áp xoay chiều cung cấp được gọi là cuộn sơ cấp và cuộn dây được nối với tải và cung cấp năng lượng cho tải được gọi là cuộn thứ cấp.

 Nếu điện áp thứ cấp bé hơn điện áp sơ cấp là máy biến áp giảm áp, nếu điện áp thứ cấp lớn hơn điện áp sơ cấp gọi là máy biến áp tăng áp.

 Dây quấn của máy biến áp được làm bằng dây điện từ (tráng lớp cách điện) quấn trên lõi thép.

 Máy biến áp một pha có hai cuộn dây quấn:

   + Dây quấn sơ cấp: nối với nguồn điện

   + Dây quấn thứ cấp: nối với nguồn để lấy điện ra sử dụng

3. Nguyên lý làm việc của máy biến áp một pha

Máy biến áp một pha là một nhóm trong các loại nhóm máy biến áp nên về cơ bản máy biến áp một pha cũng có nguyên lí làm việc như máy biến áp khác đó là hoạt động theo nguyên lý cảm ứng điện từ. Khi người ta đưa dòng điện xoay chiều(I1) với 1 điện áp nhất định(U1) vào cuộn dây sơ cấp N1, trong lõi thép sẽ sinh ra từ thông xoay chiều(f1),cuộn dây thứ cấp N2 sẽ có điện áp cảm ứng U2, khi cuộn dây thứ cấp được nối với phụ tải ta có dòng điện I2. Hai cuộn dây N1 và N2 hoàn toan được cách điện với nhau, nhưng nhờ hiện tượng cảm ứng điện từ mà ta đã có điện áp U2 và dòng điện I2 mà người sử dụng mong muốn.

Xem thêm bài viết: Cấu tạo máy biến áp 3 pha làm mát bằng dầu

 4. Chức năng, công dụng của máy biến áp điện lực một pha

Máy biến áp điện lực một pha có vai trò, và vị trí rất quan trọng trong việc truyền tải năng lượng điện từ nơi này đến nơi khác để phục vụ cho các phụ tải nhỏ lẻ, vùng sâu vùng xa, các hộ gia đình trong khu dân cư  hoặc thôn bản mà ở đó chỉ sử dụng các thiết bị điện 1 pha. Nó thích hợp với lưới điện trung thể có trung tính nối đất. Ví dụ lưới điện trung thế 3 pha 22kv của Việt nam hiện nay đấu YN, thay vì đưa (kéo) 3 pha đi đến nơi đặt máy biến áp mà người ta chỉ cần kéo 1 dây pha, còn dây trung tính được nối đất, rất kinh tế và giảm vốn đầu tư. Nơi nào phụ tải lớn cần 3 pha, người ta lại đấu tổ hợp 3 máy biến áp 1 pha để thành máy biến áp 3 pha rất tiện lợi, mặt khác khi sẩy ra sự cố chạm chập 1 pha nào đấy thì chỉ cần sửa 1 máy biến áp 1 pha thôi chứ không phải sửa hoặc thay cả 3 máy. Hiện nay hầu hết các tỉnh phía nam của Việt Nam dùng rất nhiều máy biến áp 1 pha.

5.  Phân loại máy biến áp một pha

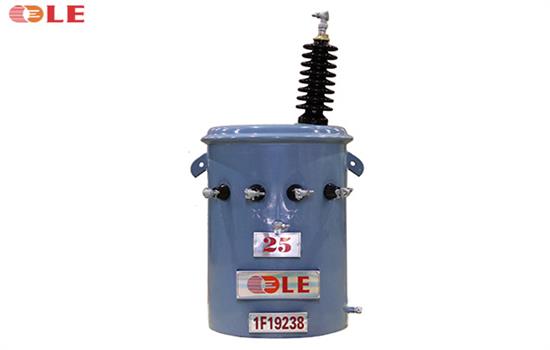

Hình ảnh máy biến áp một pha thường và máy biến áp một pha amorphous

- Chia theo số pha: Loại 2 pha hay 1 pha, loại 2 pha thực chất vẫn là mba 1pha, vì nó chỉ có 1 cuộn CA, nhưng do cuộn dây CA (sơ cấp) được nối với 2 pha của hệ thống điện 3 pha, loại này có 2 sứ đầu vào đặt trên nắp máy, còn loại 1 pha thông thường cuộn CA chỉ có 1 sứ đầu vào và đầu cuối được nối đất ra vỏ.

 -  Máy biến áp 1 pha còn được chia làm 2 loại theo vật liệu sử dụng của mạch từ là thép ký thuật điện thông thường hay Amorphous. Nếu là Amorphous thì trên thân máy người ta ghi chữ “Amorphous” để người sử dụng và khách hàng dễ nhận biết.

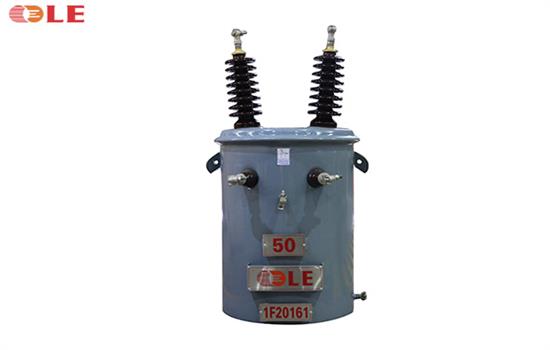

Máy biến áp một pha hai sứ

6. Những ưu điểm của máy biến áp  một pha so với các loại máy biến áp khác:

Tính năng đơn giản, gọn nhẹ dễ dàng vận chuyển, lắp đặt, tiết kiệm diện tích sử dụng,tiết kiệm chi phí đầu tư, rất phù hợp với các vùng sâu vùng xa, các khu dân cư và các thôn bản có phụ tải nhỏ.

Quy trình sản xuất máy biến áp một pha tuân thủ đúng theo hệ thống quản lý chất lượng ISO 9001:2015 và các tiêu chuẩn 5S, ISO 14001:2015,  ISO/IEC 17025  giúp nâng cao chất lượng, tăng tuổi thọ và giảm giá thành sản suất mba. Các hộ gia đình và người sử dụng mba cũng có thể  tiết kiệm được rất nhiều điện năng tiêu thụ, ngoài ra điện áp cung cấp cho thiết bị dùng điện rất ổn định làm tăng tuổi thọ của thiết bị dùng điện.v.v...

7. Cách sử dụng máy biến áp điện lực một pha?

   + Để máy biến áp sử dụng bền lâu, an toàn các bạn cần lưu ý một số điểm sau đây:

   + Trước khi đóng điện vào mba phải thí nghiệm kiểm tra theo quy định của ngành điện và hướng dẫn sử dụng của nhà sản xuất.

   + Điện áp đưa vào máy biến áp không được lớn hơn điện áp định mức. Trên thân máy có bộ chuyển đổi điện áp phía CA (sơ cấp), nếu điện áp nguồn thay đổi, thì ta phải tăng hoặc giảm điện áp vào sao cho điện áp ra cung cấp cho thiết bị được ổn định. Cần lưu ý rằng chỉ được chuyển đổi điều chỉnh khi “không điện” có nghĩa là phải cắt máy biến áp ra khỏi lưới điện, sau khi chuyển đổi phải đo lại điện trở 1 chiều cuộn dây xem có lệch so với nhà sản xuất? việc làm này phải là nhân viên của ngành điện!

   + Sử dụng máy biến áp không được để máy làm việc quá công suất định mức.

   + Thường xuyên kiểm tra mức dầu trong máy, không được để dầu xuống dưới mức quy định của nhà sản xuất.

   + Trong quá trình vận hành thấy máy có tiếng kêu bất thường thì phải nhanh chóng ngắt máy ra khỏi lưới điện và tiến hành kiểm tra phụ tải và các thiết bị xem có chậm chập hay hư hỏng?

   + Cần đặt máy biến áp ở nơi sạch sẽ, khô ráo, thoáng gió và ít bụi.

   + Bảo dưỡng, sửa chữa theo hướng dẫn của ngành điện và nhà sản suất.

8. Một số lưu ý khi lắp đặt máy biến áp một pha

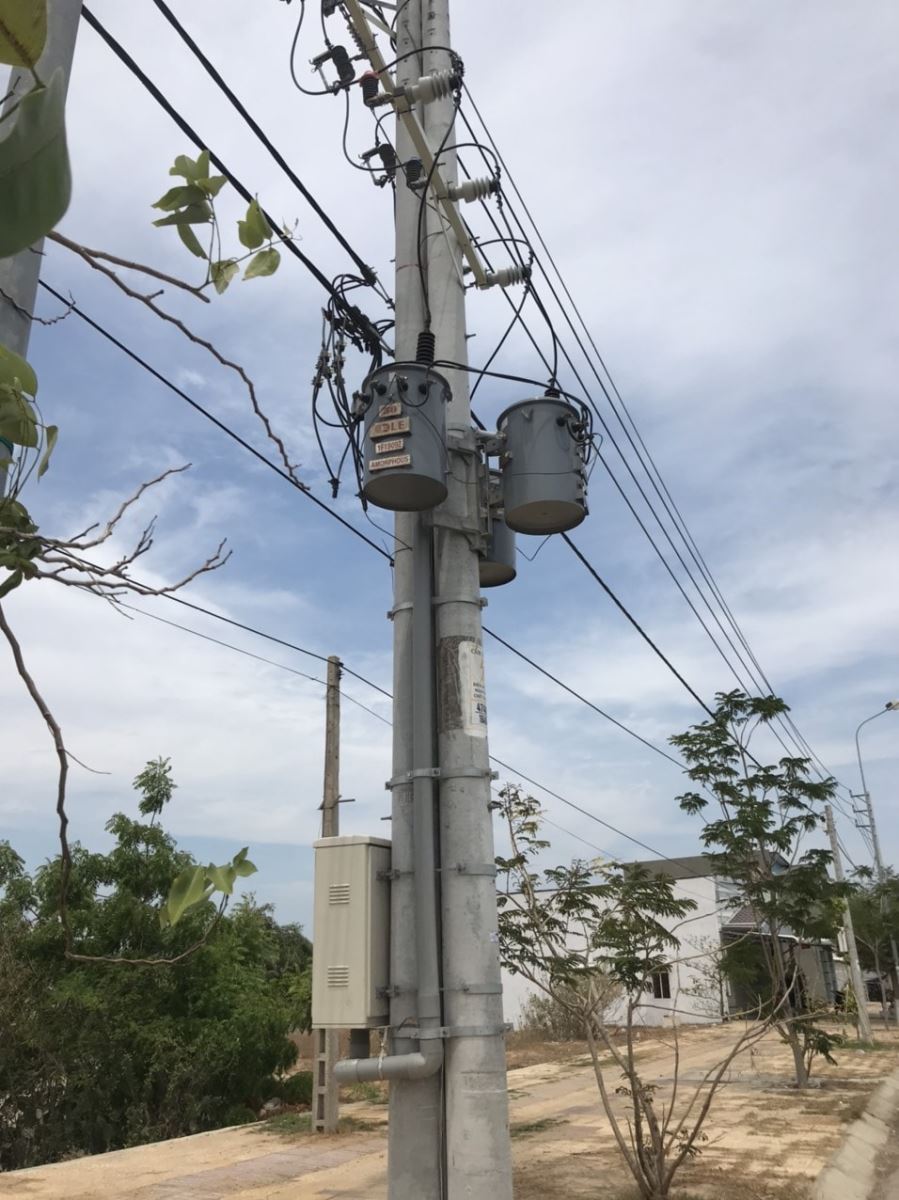

Lưu ý khi lắp đặt máy biến áp một pha

Máy biến áp điện lực 1 pha được sử dụng rộng rãi trong các hộ gia đình và điện sinh hoạt bình thường. Với điện áp CA (sơ cấp) 12.7kV,20kV, 22kV hoặc 35kV, với điện áp này rất nguy hiểm, cho nên người ta thường treo trên cột điện ngoài trời, ngoài đường phố hoặc ngõ xóm. Còn HA (thứ cấp) thường có điện áp 220v hoặc 380v được đưa vào các hộ gia đình, tuy nhiên với điện áp 220v hoặc 380v cũng rất nguy hiểm cho con  người. Vì vậy phải hết sức chú ý đến an toàn điện!

   + Đối với điện áp khi đưa nguồn vào máy biến áp một pha, lưu ý không được lớn hơn định mức quy định của máy.

   + Tuyệt đối lưu ý không được để biến áp một pha làm việc quá công suất đã quy định. Điều này vô cùng nguy hiểm cho máy và dễ gây ra chạm chập hoặc cháy nổ.

   + Cần nhớ rằng, trong quá trình lắp đặt và sử dụng, nên thường xuyên kiểm định kì máy biến áp một pha để đảm bảo chắc chắn máy biến áp của bạn vẫn đang hoạt động tốt.

   + Trước khi lắp đặt máy, cần phải thí nghiệm kiểm tra các thông số P0 (tổn hao không tải), tổn hao Pk(tổn hao có tải), Uk%(điện áp ngắn mạch), điện trở cách điện, điện trở 1 chiều các cuộn dây, cách đấu các đầu dây v.v..so sánh với lý lịch của nhà sản xuất? nếu có sai lệch thì báo ngay cho nhà sản suất biết, tuyệt đối không được đóng điện?

   + Theo dõi thời gian bảo hành, kiểm tra thường xuyên máy biến áp một pha, có chế độ chăm sóc, bảo dưỡng, bảo hành máy trong thời gian vận hành.

9. Lựa chọn nơi cung cấp máy biến áp một pha

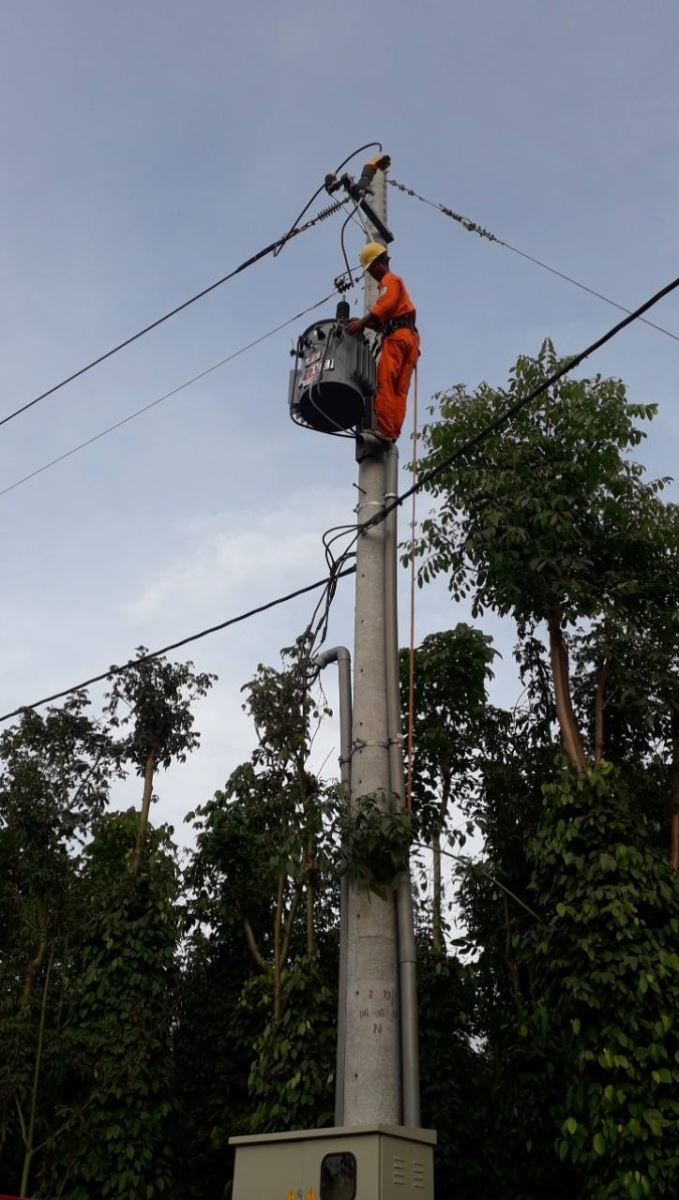

Cần lựa chọn nơi cung cấp máy biến áp một pha uy tín

Trên thị trường hiện nay, có rất nhiều đơn vị cung cấp và sản xuất các loại máy biến áp một pha khác nhau. Đi kèm với đó chất lượng và giá cả cũng khác nhau. Việc chọn lựa được nơi cung cấp máy biến áp một pha uy tín, chất lượng và dịch vụ bảo hành tốt thì máy biến áp một pha LE chính là một trong những lựa chọn hàng đầu hiện nay. Đối với máy biến áp điện lực 1 pha, chúng tôi đang có 2 dòng sản phẩm: 1 là dùng tôn silic thông thường, 2 là dùng tôn siêu tổn thất không tải thấp Amorphous.

Với phương châm “Chất lượng là sự sống”, Qúy khách hàng đến với chúng tôi sẽ luôn được các sản phẩm với chất lượng cao, giá cả hợp lý , dịch vụ chăm sóc trước bán hàng, bảo hành sau bán hàng vô cùng chuyên nghiệp, hiện tại.

10. Báo giá máy biến áp một pha

Công ty cổ phần sản xuất thiết bị điện Hà Nội, đơn vị uy tín hàng đầu trong sản xuất máy biến áp một pha các loại. Với kinh nghiệm 12 năm trong sản xuất máy biến áp thương hiệu LE, các sản phẩm máy biến áp một pha của chúng tôi đã khẳng định được chất lượng và niềm tin của khách hàng trong suốt nhiều năm qua. Với hệ thống dây chuyển sản xuất hiện đại, cùng đội ngũ cán bộ công nhân viên có năng lực và trình độ chuyên môn, tay nghề cao, Máy biến áp LE chính là một trong những thương hiệu uy tín của ngành điện hiện nay.

Qúy khách hàng có nhu cầu báo giá, vui lòng liên hệ ngay 0964 929 256 để được hỗ trợ tư vấn miễn phí về dòng máy biến áp 1 pha cũng như các loại máy biến áp ba pha khác.
